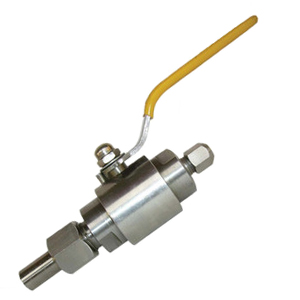

焊接卡套气源球阀

焊接卡套气源球阀具有结构简单、使用方便和焊接等优点。但在中高压液压系统中，若操作不当往往会造成泄漏，影响其推广使用。焊接卡套气源球阀主要由具有24度锥形孔的接头体1、带尖锐内刃的卡套和起压紧作用的压紧螺母三部分组成。旋紧螺母时，卡套被推进24度的锥孔中并随之变形，使卡套与接头体内锥面形成球面接触密封；同时，卡套的内刃口嵌入钢管4的外壁，在外壁上压出一个环行凹槽，从而起到可靠密封的作用。焊接卡套气源球阀广泛适用液压和气压管道，营业充气，测量仪器的关闭和排气，控制盘中等真空系统，高纯化装置，高压系统，气体分析、试验设备、粮食加工、试验站及其它-切相适应的设备和场所。
公称压力：1MPa-6.4MPa
适用介质：油、水等非腐蚀和腐蚀介质。
适用温度：-40℃～+200℃
制造材料：20#，1Cr18NigTi，316L
连接形式：一端焊接连接，另一端卡箍式连接。
