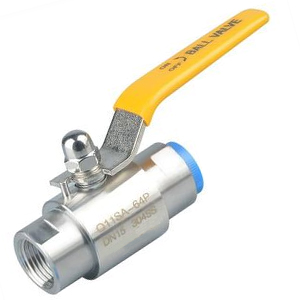

Q11SA-64P内螺纹气源球阀

产品时间:2020-07-05 13:14:51

简要描述:

Q11SA-64P气源球阀耐压64KG,材质304 316 321 316L等材质,链接形式内螺纹连接,螺纹有NPT,PT,BSPT,M ,G ZG,R ,RC,RP,BSPP等。常规现货为G螺纹,具有很好的耐腐蚀性能,耐压高,还可以定做200-300度高...

详细介绍
Q11SA-64P气源球阀耐压64KG,材质304 316 321 316L等材质,链接形式内螺纹连接,螺纹有NPT,PT,BSPT,M ,G ZG,R ,RC,RP,BSPP等。常规现货为G螺纹,具有很好的耐腐蚀性能,耐压高,还可以定做200-300度高温。
Q11SA-64P气源球阀主要用于截断或接通管路中的介质,亦可用于流体的调节与控制,其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力,特别适用于含纤维、微小固体颗料等介质。而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换,同时也可关闭任一通道而使另外两个通道相连。本类阀门在管道中一般应当水平安装。
Q11SA-64P气源球阀它具有旋转90度的动作,旋塞体为球体,有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向,它只需要用旋转90度的操作和很小的转动力矩能关闭严密。球阀适宜做开关、切断阀使用,但近来的发展已将球阀设计成使它具有节流和控制流量之用,如V型球阀。高压球阀的主要特点是本身结构紧凑,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等,在各行业得到广泛的应用。球阀阀体可以是整体的,也可以是组合式的。
主要尺寸
型号 名称 公称通径DN(mm) 配管通径Do(mm) 结构长度L(mm)
QG·Y1 气源球阀 1、6 6、8 90
QY-1 气动管路球阀 - 6、8、10 66、68、80
QY-2 气动管路球阀 - 6、8、10 65、66、67
QY-3 气动管路球阀 - 6、8、10 65、66、67
QG·Y1 卡套式球阀 10 12、14 130
QH·Y1 卡套式球阀 10、15 12、14、18 130
QG·Y1 取压球阀 10 12、14 105
QH·AY1 取压球阀 10、15 12、14、18 105
QG·M1 压力表球阀 10 - 145
QH J·M1 压力表球阀 3 - 145
Q11SA 内螺纹球阀 10、15 - 68
Q91SA 异径球阀 10 14 100
连接尺寸及重量

规格
SPECIFICATION
M L L1 H
DN6 ZG3/8 68 110 44
DN10 ZG1/2 80 110 46
DN15 ZG3/4 80 110 46
DN20 ZG1 94 115 56
