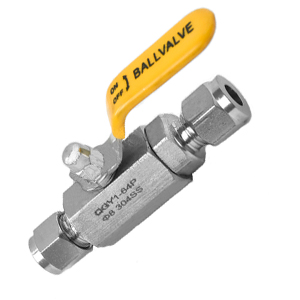

六角卡套气源球阀

卡套气源球阀是自动控制系统中的重要组成部分,卡套式气源球阀结构形式有直通、角通、三通、排气、多位一通、多位二通切换等。卡套气源球阀主要由具有24度锥形孔的接头体1、带尖锐内刃的卡套2和起压紧作用的压紧螺母三部分组成。旋紧螺母3时，卡套2被推进24度的锥孔中并随之变形，使卡套与接头体内锥面形成球面接触密封；卡套的内刃口嵌入钢管4的外壁，在外壁上压出一个环行凹槽，从而起到可靠密封的作用。结构简单、使用方便和不用焊接等优点。但是在中高压液压系统中，如果操作不当往往会造成泄漏，影响其推广使用。
卡套气源球阀原理及结构
1、球阀的通道平整光滑便于管道扫线清洗,还可以输送浆液及固体颗粒等介质。
2、采用PTFE(特氟隆)等材料作为密封,具有良好润滑性和弹性,与球体摩擦系小,使用寿命长。
3、启闭迅速,启闭时只需把球体转动90°,方便而迅速。
4.球阀的流体阻力小,全开时球体通道、阀体通道和连接管道的截面积相等,并且成直线想通,介质流过球阀,相当于流过一段直通的管子,在各类阀门中球阀的流体阻力最小。
